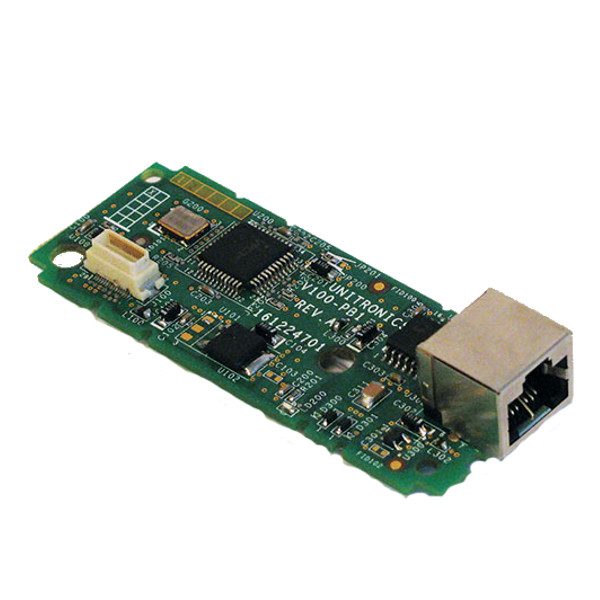

V100-17-PB1 là module truyền thông PROFIBUS DP Slave của Unitronics, được sử dụng để kết nối các PLC Unitronics với mạng PROFIBUS trong các hệ thống tự động hóa công nghiệp. Module phù hợp với các hệ thống đang sử dụng PROFIBUS để trao đổi dữ liệu giữa PLC, biến tần, thiết bị điều khiển và các hệ thống SCADA.

Về chức năng, V100-17-PB1 cho phép PLC Unitronics nhận và gửi dữ liệu thông qua mạng PROFIBUS DP. Các dữ liệu trao đổi có thể bao gồm trạng thái thiết bị, tín hiệu điều khiển, giá trị đặt, giá trị thực tế, cảnh báo, tốc độ động cơ, số lượng sản phẩm và các thông tin vận hành khác.

V100-17-PB1 sử dụng chuẩn PROFIBUS DP, giao tiếp qua đầu nối D-Sub DB9 và hỗ trợ tốc độ truyền tối đa lên đến 12 Mbps. Module sử dụng cáp PROFIBUS dạng xoắn đôi có chống nhiễu và được thiết kế cho mạng dạng tuyến tính. Theo tài liệu Unitronics, module được cung cấp kèm cáp PB-CA1.

Một điểm cần lưu ý là V100-17-PB1 hoạt động ở vai trò PROFIBUS DP Slave. Do đó, trong hệ thống PROFIBUS, một thiết bị khác như PLC Siemens có thể đóng vai trò Master để trao đổi dữ liệu với PLC Unitronics thông qua module này.

Trong thực tế, V100-17-PB1 thường được sử dụng khi cần tích hợp PLC Unitronics vào một hệ thống tự động hóa đã có sẵn mạng PROFIBUS. Ví dụ, một dây chuyền sản xuất sử dụng PLC Siemens làm Master có thể giao tiếp với PLC Unitronics để trao đổi các lệnh Start/Stop, giá trị tốc độ, trạng thái máy, tín hiệu lỗi và dữ liệu sản xuất.

Thông số kỹ thuật chính:

• Model: V100-17-PB1
• Hãng: Unitronics
• Giao thức: PROFIBUS DP
• Chế độ hoạt động: DP Slave
• Tốc độ truyền: tối đa 12 Mbps
• Kết nối: D-Sub DB9
• Cáp: Shielded twisted pair
• Topology: Line
• Phụ kiện: PB-CA1
• Ứng dụng: kết nối PLC Unitronics với hệ thống PROFIBUS công nghiệp.

Nhìn chung, V100-17-PB1 là giải pháp mở rộng truyền thông PROFIBUS cho PLC Unitronics, đặc biệt hữu ích trong các nhà máy sử dụng thiết bị PROFIBUS hoặc cần kết nối Unitronics với các PLC và hệ thống điều khiển khác.
